双速电动机调速控制线路如图219所示。图中,SC为转换开关,置于“低速”位置时,电动机连接成三角形,低速运行;SC置于“高速”位置时,电动机连接成双星形,高速运行。 A42MX16-TQG176M

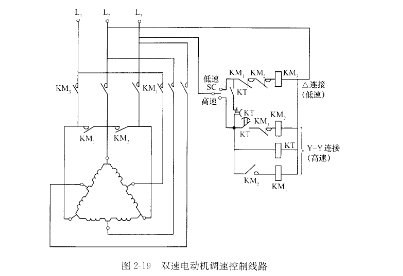

   图⒉19 双速电动机调速控制线路

   工作过程如下:

   低速运行 SC置于低速位置→接触器KM3通电→KM3主触头闭合→电动机M连接成角形,低速运行。

    高速运行 SC置于高速位置→时间继电器KT通电→接触器KM3通电→电动机M先连接成=角形以低速启动垫塑⊥土KT延时打开常闭触头→KM3断电→KT延时闭合常开触头→接触器KM2通电→接触器KM:通电→电动机连接成双星形投人高速运行。电动机实现先低速后高速的控制,目的是限制启动电流。
