三相笼型电动机的变极调速控制

  三相笼型电动机采用改变磁极对数调速,改变定子极数时,转子极数也同时改变,笼型转子本身没有固定的极数・它的极数随定子极数而定。改变定子绕组极对数的方法有: A42MX16-TQ176M

   ①装一套定子绕组,改变它的连接方式,得到不同的极对数;

   ②定子槽里装两套极对数不一样的独立绕组;

   ③定子槽里装两套极对数不一样的独立绕组,而每套绕组本身又可以改变其连接方式,得到不同的极对数。

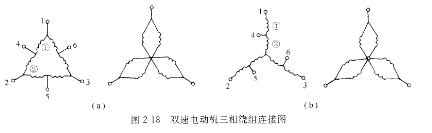

   多速电动机一般有双速、三速、四速之分。双速电动机的定子槽里装有一套绕组,三速、四速电动机则装有两套绕组。双速电动机=相绕组连接图如图218所示。图218(a)为二角形与双星形连接法;图218(b)为星形与双星形连接法。应注意,当三角形或星形连接时,夕=2

(低速),各相绕组互为240°电角度;当双星形连接时,p=1(高速),各相绕组互为120°电角度。为保持变速前、后转向不变,改变磁极对数时必须改变电源相序。双速电动机调速控制线路如图219所示。图中,SC为转换开关,置于“低速”位置时,电动机连接成三角形,低速运行;SC置于“高速”位置时,电动机连接成双星形,高速运行。
