转子绕组串接频敏变阻器启动控制

   在绕线转子电动机的转子绕组串电阻启动过程中,由于逐级减小电阻,启动电流和转矩突然增加,故产生一定的机械冲击力。同时由于串接电阻启动,使线路复杂,A42MX16-1VQ100M作不可靠,而且电阻本身比较粗笨,能耗大,使控制箱体积较大。从⒛世纪60年代开始,我国开始推广应用自己独创的频敏变阻器启动。频敏变阻器的阻抗随着转子电流频率的下降自动减小,常用于较大容量的绕线转子电动机,是一种较理想的启动方法。

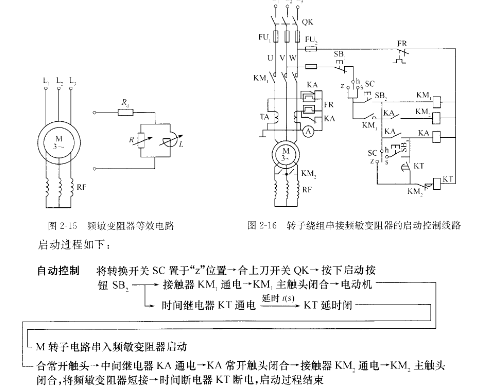

    频敏变阻器实质上是一个特殊的二相电抗器。铁`b由E形厚钢板叠成,为二相三柱式.每个铁心柱上套有一个绕组,三相绕组连接成星形,将其串接于电动机转子电路中,相当于接人一个铁损较大的电抗器,频敏变阻器等效电路如图215所示。图中,Rd为绕组直流电阻,R为铁损等效电阻,L为等效电感,R、L值与转子电流频率有关。

    在启动过程中,转子电流频率是变化的。刚启动时,转速等于0,转差率s=1,转子电流的频率yt与电源频率`/;的关系为y2=sy1,所以刚启动时`/讠=/1,频敏变阻器的电感和电阻均为最大,转子电流受到抑制。随着电动机转速的升高而s减小,彡下降,频敏变阻器的阻抗也随之减小。所以,绕线转子电动机转子串接频敏变阻器启动时,随着电动机转速的升高,变阻器阻抗也自动逐渐减小,实现了平滑的无级启动。此种启动方式在桥式起重机和空气压缩机等电气设各中获得广泛应用。

转子绕组串接频敏变阻器的启动控制线路如图⒉16所示。该线路可利用转换开关SC选择自动控制和手动控制两种方式。在主电路中,TA为电流互感器,作用是将主电路中的大电流变换成小电流进行测量。另外,在启动过程中,为避免因启动时间较长而使热继电器FR误动作,在主电路中,用KA的常闭触头将FR的发热元件短接,启动结束投人正常运行时,FR的发热元件才接人电路。
