低压隔离器

   低压隔离器也称刀开关。 E3Z-D62低压隔离器是低压电器中结构比较简单、应用十分广泛的一类手动操作电器,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。隔离器主要是在电源切除后,将线路与电源明显地隔开,以保障检修人员的安全。熔断器式刀开关由刀开关和熔断器组合而成,故兼有两者的功能,即电源隔离和电路保护功能,可分断一定的负载电流。

   胶壳刀开关

   胶壳刀开关是一种结构简单、应用广泛的手动电器,主要用作电路的电源开关和小容量电动机非频繁启动的操作开关。

   胶壳刀开关由操作手柄、熔丝、触刀、触刀座和底座组成,如图⒈28所示。胶壳使电弧不致飞出而灼伤人员,防止级问电弧造成的电源短路;熔丝起短路保护作用。刀开关安装时,手柄要向上,不得倒装或平装。倒装时,手柄有可能因自动下滑而引起误合闸,造成人身事故。接线时,应将电源线接在上端,负载接在熔丝下端。这样,拉间后刀开关

与电源隔离,便于更换熔丝。胶壳刀开关的图形、文字符号如图⒈29所示。

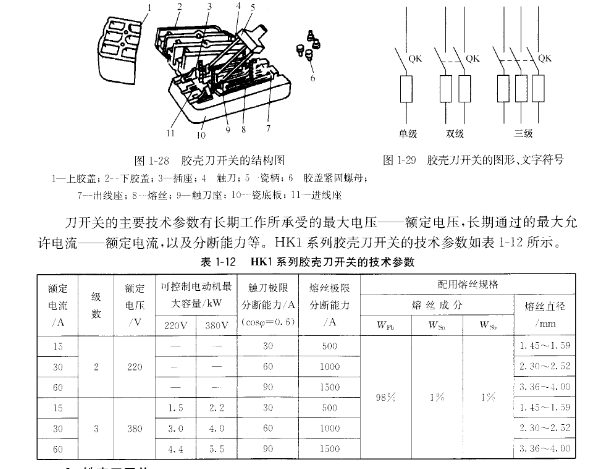

    图⒈28 胶壳刀开关的结构图        图⒈⒛ 胶壳刀开关的图形、文字符号l一上胶盖;2-下胶盖;3一插座;4 触刀;5 瓷柄;6 胶盖紧田螺母;

7一出线座;8 熔丝;9一触刀座;10一瓷底板;]⒈一进线座刀开关的主要技术参数有长期工作所承受的最大电压――额定电压,长期通过的最大允许电流――额定电流,以及分断能力等。HK1系列胶壳刀开关的技术参数如表⒈12所示。
