结构和工作原理

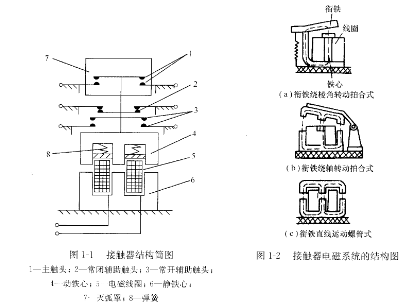

   接触器主要由电磁系统、触头系统和灭弧装置组成,结构简图如图⒈1所示。 E07070K0A

    1. 电磁系统

    电磁系统包括动铁心(衔铁)、静铁心和电磁线圈3部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作。

   ①电磁系统的结构形式根据铁心形状和衔铁运动方式,可分为3种:衔铁绕棱角转动拍合式、衔铁绕轴转动拍合式、衔铁直线运动螺管式,如图⒈2所示。图⒈2(a)中,衔铁绕磁轭的棱角转动。磨损较小,铁心用软铁做成,适用于直流接触器;图⒈2(b)中,衔铁绕轴转动,铁心用硅钢片叠成,用于交流接触器;图⒈2(c)中,衔铁在线圈内做直线运动,用于交流接触器。

   ②电磁系统按铁`b形状分为U形(见图⒈2(a))和E形(见图12(b)、(c))。

    ③电磁系统按电磁线圈的种类可分为直流线圈和交流线圈两种。

作用在衔铁上的力有两个:电磁吸力与反力。电磁吸力由电磁机构产生,反力则由释放弹簧和触点弹簧所产生。电磁系统的I作情况常用吸力特性和反力特性来表示。
