试验设备

     (l)破坏性引线键合拉力试验设备。破坏性引线QCA8175-BL3A-RL键合拉力试验设各是按标准规定的试验要求,在键合引线处施加规定应力的各种整机设各,其精度为圭2%或夕,45×10^枘,测量范围应达到规定的最小极限值的两倍应力。

    (2)非破坏性引线键合拉力试验。非破坏性引线键合拉力试验由专门的引线拉力试验设备来进行,它能提供两倍的规定拉力极限值,测量精度为±2%或垃,45×10′,并提供校准测量和显示记录的装置。

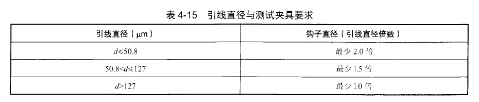

    试验时所用的测试夹具是一个非常光滑、没有缺陷的钩子,否则将会影响试验结果或损坏被试引线。所用测试夹具与引线直径关系很大,引线直径与测试夹具要求如表⒋15所示。 对于矩形引线可采用截面积相同的等效圆形引线直径值,测试夹具的水平部分大于或等于被试引线直径的1,25倍。测试夹具的移动速度,在开始接触引线时产生的冲击力不应超过规定的非破坏性键合拉力的20%。在安放钩子时,至少用放大15倍的放大镜来观察,以便完成测试夹具的最后定位。同时,固定封装基片的夹具应能与测试夹具对准,以利于对被试引线施加最佳应力。
