浇铸。选择合适的环氧树脂和固化剂,按规定的比例混合并充分搅拌后,放置5mln使其排除夹带的气泡,然后浇铸在样品环内。要注意先填满样品环内的底部及样品之问的空隙,然后逐渐提升浇铸液面,以避免中间夹带气泡。P0084UCLRP这种固定方法属于金相制备中的冷镶样,其特点如下:适用于大批量简单试样的镶样;固化时间短、收缩率低、黏附性好;边角保护性好,抗磨性好。

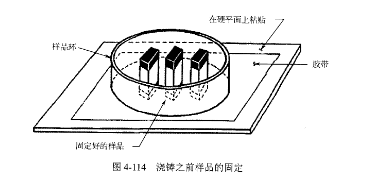

   图⒋114 浇铸之前样品的固定

   环氧树脂收缩率低、固化时间长、边缘保护好,在所有冷镶树脂中,环氧树脂的孔隙率最低。虽然它的固化时间相对较长,但与大多数材料的黏结都是非常出色的。这种材料也可用于真空注入。环氧树脂在以正确比例混合后就会发生化学反应而聚合。硬化环氧树脂是硬塑性的,并且不受中等热度或化学品的影响。

    除去环氧树脂,丙烯酸树脂、聚酯树脂也可以用于冷镶样。不同镶样材料的理化特性和适用范围不同。丙烯酸树脂固化时间短、对有裂隙或孔洞的样品渗透性好。丙烯酸树脂是一种使用简便的树脂,因为它的固化时间短且孔隙很少。这种树脂是由聚合组分合成的,这些组分在另外加入催化剂后便硬化。硬化丙烯酸是热塑性的,并且不发生化学反应。聚酯树脂固化时间长,硬化之后的样品为硬塑性。
