灵敏度检测装置

发布时间:2019/5/18 19:17:27 访问次数:2231

   灵敏度检测装置(STu)(见图⒋28)

   用来定期评定PIND系统的性能。STU应包括一个其容差与PIND换能器容差相同的换能器,G1412RC1U 以及一个能以250×(1±20%)uV的脉冲激励换能器的电路。当此换能器以黏附剂与PIND换能器相耦合时,STU应能在示波器上产生一个峰值约为⒛mV的脉冲。

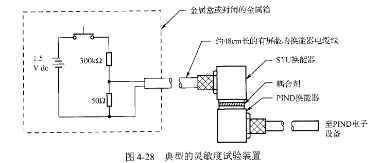

   图⒋28 典型的灵敏度试验装置



   按钮式开关应为无机械振动、动作快、金触点的微动开关。

电阻公差为5%,且为无感电阻器。电源采用标准干电池。

   试验期间,相互耦合的换能器之间必须同轴。

   输出到STU换能器的电压应为250×(1±20%)uV。

   PIND电子设备

    该设备的电子线路放大器在PIND换能器具有峰值灵敏度的频率中心值上增益应为6OdB±2dB,放大器输出端的噪声峰值不得超过10mV。

    用于连接DUT与PIND换能器的黏附剂应与STU试验时一致。

    冲击装置或工具该装置能对DUT施加峰值为98001ms饪196o111「的冲击脉冲,主冲击脉冲延续时间不超过1OOIts。若采用了可同时进行冲击试验的系统,在施加冲击脉冲时,可能使振动受到一个时间不超过250ms(试验过程中从施加的最后一个冲击脉冲开始时刻算起)的中断或扰动。应在冲击脉冲幅值的(50±5)%冲击脉冲点上测量冲击试验的时间。



   灵敏度检测装置(STu)(见图⒋28)

   用来定期评定PIND系统的性能。STU应包括一个其容差与PIND换能器容差相同的换能器,G1412RC1U 以及一个能以250×(1±20%)uV的脉冲激励换能器的电路。当此换能器以黏附剂与PIND换能器相耦合时,STU应能在示波器上产生一个峰值约为⒛mV的脉冲。

   图⒋28 典型的灵敏度试验装置



   按钮式开关应为无机械振动、动作快、金触点的微动开关。

电阻公差为5%,且为无感电阻器。电源采用标准干电池。

   试验期间,相互耦合的换能器之间必须同轴。

   输出到STU换能器的电压应为250×(1±20%)uV。

   PIND电子设备

    该设备的电子线路放大器在PIND换能器具有峰值灵敏度的频率中心值上增益应为6OdB±2dB,放大器输出端的噪声峰值不得超过10mV。

    用于连接DUT与PIND换能器的黏附剂应与STU试验时一致。

    冲击装置或工具该装置能对DUT施加峰值为98001ms饪196o111「的冲击脉冲,主冲击脉冲延续时间不超过1OOIts。若采用了可同时进行冲击试验的系统,在施加冲击脉冲时,可能使振动受到一个时间不超过250ms(试验过程中从施加的最后一个冲击脉冲开始时刻算起)的中断或扰动。应在冲击脉冲幅值的(50±5)%冲击脉冲点上测量冲击试验的时间。
