粗检漏(氟碳化合物粗检漏试验法)

   氟碳化合物粗检漏试验是采用高沸点的F⒍40或F-43全氟三丁胺作为加热液体和低沸点的FC-72或F△13三氯三氟乙烷作为显示液体的一种加压检漏。 H5TQ2G83BFR-PBC它是使低沸点的氟碳化合物通过漏孔压入试验样品内部,当去掉外部压力后,在高沸点的氟碳合物液体中置热膨胀逸出而产生气泡,从而找出试验样品的漏孔所在,以达到检漏的目的。它和氦质谱细检漏己成为目前比较完整配套的密封性检验手段。如果不采用氟碳化合物而利用其他气体,则在受热后气体膨胀由封装漏孔处所泄漏出的气泡很不明显,且时间较短不易分辨。

   l)试验设各

   氟碳化合物粗检漏试验法所需试验设备如下:

   (1)真空/压力室:用于抽真空及随后加压,能使试验样品受到ω0kPa的压力作用。

   (2)能保持指示液体在温度125℃时适合于观察的容器,以及能够把尺寸大于1um的杂质从液体中除去的过滤系统。

   (3)l,5~30倍的放大镜:当把试验样品浸入指示液体中时,能有效地观察到封装泄漏处所冒出的气泡。

   (4)适用的高沸点氟碳化合物加热液体和低沸点氟碳化合物显示液体,且不应含有氯或氢等物质,其物理性能要求如表⒋5所示。

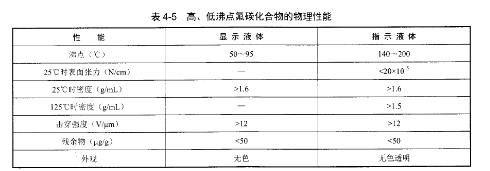

   表⒋5 高、低沸点氟碳化合物的物理性能

   (5)光源:它在空气中具有足够的亮度,以便能够清楚地观察到封装泄漏处所冒出的气泡。

   (6)指示试验温度、压力和时间是否符合规定的己校准的合适仪器。

   (7)使试验样品浸入指示液体中的合适工具。

   加压条件和测试温度

   以C・JB5缌B―⒛OS中方法1014试验条件C1为例,其加压条件和测试温度如表⒋6所示。表⒋6 氟碳化合物粗检漏加压条件和测试温度
