铝电解电容器耐久性试验

   1,设备的选择

   (1)温箱的选择:铝电解耐久性试验,电容器一般都是单边引出线,而且容体较大,KA78R12CTU需要选择内腔体积合适的温箱进行试验。

   (2)电源选择:铝电解耐久性试验,既要加直流电压也要叠加纹波电流电压,因此,需要专用的电容器纹波电源进行试验。

   (3)试验板的选择:根据试验电流的大小,选择合适的试验板,避免由于电流过大损坏试验板。

   2.试验原理

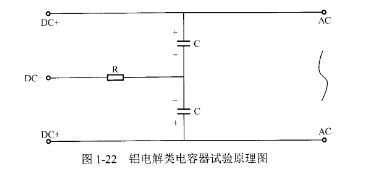

   铝电解类电容器试验原理如图⒈22所示。

   图⒈22 铝电解类电容器试验原理图

   3.试验样品装卸要求

   (1)装、卸样品时必须把夹具张开后方进行装卸,不能硬插拔样品,以免损坏样品。

   (2)单边引线样品上夹具时,靠电容器本体处引线张角应不大于30应,引线也不得90线突变弯曲。

   (3)对于直径≥16mm的电容器,引线不能用作固定,应另加固定。
