电源管理

   由于热采集器的输出电压非常低,相关的电源管理主要聚焦在低压启动。本章参考文献[⒛]报道的电路可以在输人电压为0.13Ⅴ下开始工作,OPA1612AIDRGR设计的传递功率大约2mw。控制功率高达0.4mw,但鉴于能量采集器只能产生毫瓦级功率,因而是可以接受的。本章参考文献[31]提出了两个电源的电源管理电路。它能够转换热采集功率和RF功率。对于热功率管理,采用了带外部电感的集成升压转换器。电路消耗TOuW,可传输转化约1mw。

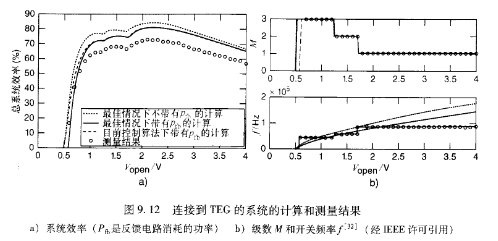

   ⒛08年,用于低功率应用的电源管理电路被开发出来,如本章参考文献。随后一个改进的版本被报道[33],这个版本基于一个标准的0,35um的CMOS技术,并且能够处理的功率达到1mw,仍然只有很低的功耗。这种转化原理充分利用了TEG的特性。它包含了一个电容为2.绣rlF的充电泵,最多有8阶,总面积为59mm2。测量的整个系统的效率、级数/lf、阻抗为11kΩ的TEG的转化频率r列在图9.12中。电路在TEG的开路电压达到0.6Ⅴ时启动,测量的峰值效率为⒛%。
