通过对低于时钟频率的信号进行斩波处理
发布时间:2019/4/25 21:48:10 访问次数:1497
该仪表放大器的精确度完全取决于Cm21和Cm22的匹配性。即使差分对处于弱反型区,且有匹配良好的尾电流,我们也可以不采用微调获得优于1%的精度值。
通过对低于时钟频率的信号进行斩波处理,信号的共模抑制比大幅度增加,其值可以轻易地增加ωdB。但这一增长是有限的,首先是因为斩波器时钟序列占空比存在误差,其次是因为斩波器中需要根据共模电压来调制电荷注人的脉冲信号,这一信号调制往往是不平衡的。最终的信号偏置电压可以控制在⒛uⅤ以下,输人信号波纹低于⒛mⅤ。若在两输人级平行的斩波运算放大器中,上述两个值将大约扩大为原来的两倍。

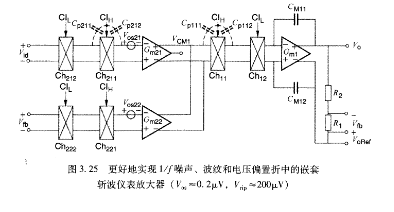

为了进一步减小偏置电压和信号波纹,如图3。笏所示,我们也将在具有斩波功能的仪表放大器中使用嵌套式斩波原理[15]。因此,上述方法可以使得斩波器中的信号波纹和1〃噪声以及残留偏置电压之间获得更好的折中(见图3,23),在获得偏置电压在0.2uⅤ左右的同时,残留波纹电压控制在⒛0uⅤ上下。
该仪表放大器的精确度完全取决于Cm21和Cm22的匹配性。即使差分对处于弱反型区,且有匹配良好的尾电流,我们也可以不采用微调获得优于1%的精度值。
通过对低于时钟频率的信号进行斩波处理,信号的共模抑制比大幅度增加,其值可以轻易地增加ωdB。但这一增长是有限的,首先是因为斩波器时钟序列占空比存在误差,其次是因为斩波器中需要根据共模电压来调制电荷注人的脉冲信号,这一信号调制往往是不平衡的。最终的信号偏置电压可以控制在⒛uⅤ以下,输人信号波纹低于⒛mⅤ。若在两输人级平行的斩波运算放大器中,上述两个值将大约扩大为原来的两倍。
为了进一步减小偏置电压和信号波纹,如图3。笏所示,我们也将在具有斩波功能的仪表放大器中使用嵌套式斩波原理[15]。因此,上述方法可以使得斩波器中的信号波纹和1〃噪声以及残留偏置电压之间获得更好的折中(见图3,23),在获得偏置电压在0.2uⅤ左右的同时,残留波纹电压控制在⒛0uⅤ上下。
