FA7702P

   芳基二酰亚胺/二酸酐衍生物

迄今为止,以萘或者花为核的二酰亚胺臼TCDIˉR,PTCDI-R)/二酸酐αTCDA,PTCDA)衍生物是研究最多的n型有机半导体材料,其化学结构如图3,32所示。

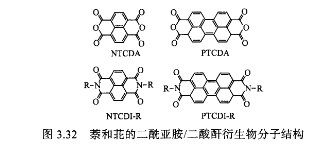

    图3.32 萘和芘的二酰亚胺/二酸酐衍生物分子结构

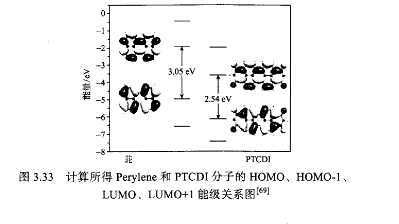

    图3,32中,分子的共同点是结构中都包含稠环芳香烃中心核和具有吸电子特性的酰亚胺或者酸酐基团。有较强吸电子能力的酰亚胺和酸酐可以同时稳定分子的HOMO和LUMO能级,导致材料HOMO和LUMO能级的同时降低。而能级降低程度相对大的LUMo,使材料的能隙减小。图3,33所示为,花ωerylen,中引人两个酰亚胺基团得到产物PTCDI时,根据量子化学计算,在⒍31GΘ,⑶基函数下,以DFT/B3LYP方法优化得到的能级变化情况。该图很好地说明了上述过程:由花变为PTCDI,HOMO能级降低了1.2eV;而LUMO能级降低了1.7eV,材料的能隙相应地降低了0,5eV。LUMO能级的显著降低有利于电子的注人,并提高材料中阴离子载流子对大气的稳定性。
