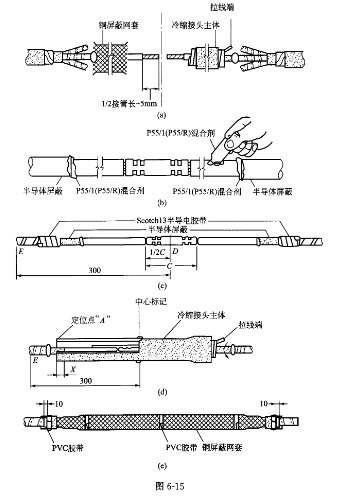

   涂抹混合剂 如图⒍15(b)所示,待绝缘表面干燥后(必要时可用不起毛布擦拭),将P55/1混合剂涂抹在半导体层与主绝缘交界处,然后把其余涂料均匀涂抹在主绝缘表面上。注意只能用Ps5/1(P55/R)混合剂,不能用硅脂。其他各相照此方法施工。

   确定校验点 如图⒍15(o所示,测量绝缘端口之间尺寸C,按尺寸1/2C在接管上确定实际中心点D,然后按量取D点到电缆一边铜屏蔽带300mm确定一个校验点E。其他各相照此方法施工。

   确定定位点 如图⒍15(d)所示,按表⒍5所示尺寸,在半导电屏蔽层上距离屏蔽层端口X处用PVC胶带做一标记,此处为接头收缩定位`点。其他各相照此方法施工。

   安装冷缩管 将冷缩(预扩张式)接头对准定位标记,逆时针抽掉芯绳,使接头收缩固定。在接头完全收缩后5min内,校验冷缩接头主体上的中心标记到校验点E的距离是否确实是300mm,如有偏差,尽快左右抽动接头以进行调整。注意由于冷缩接头为整体预制式结构,中心定位应做到准确无误。其他各相照此方法施工。

   安装屏蔽铜网 如图6-15(o所示,沿接头方向拉伸收紧铜网,使其紧贴在冷缩管上至电缆接头两端的铜屏蔽层上,中间用PVC胶带固定三处,然后再用恒力弹簧将屏蔽铜网固定在电缆接头两端的铜屏蔽层上,保留恒力弹簧外10mm的屏蔽铜网,其余全部切除。注意铜网两端应处理平整,不应留有尖角、毛刺。其他各相照此方法施工。
