RK903

   绕包半导电带 在防水密封胶上面覆盖一层半导电带,两端各搭接复合管及电缆外半导电层不少于⒛mm。注意绕包层表面应连续、光滑。

   安装屏蔽铜网 用铜扎丝将屏蔽铜网一端扎紧在电缆铜屏蔽层上,沿接头方向拉伸收紧铜网,使其紧贴在绝缘管上至电缆接头另一端的铜屏蔽层,用铜丝扎紧后翻转铜网并拉回原端扎牢。最后在两端扎丝处将铜网和铜屏蔽层焊牢。注意扎丝不少于2道,焊面不小于圆周的1/3,焊点及扎丝头应处理平整,不应留有尖角、毛刺。

   安装地线 在电缆一端用铜绑线将地线扎紧在去漆的钢铠上并焊牢,然后缠绕扎紧线芯至电缆另一端,同样扎紧在去漆的钢铠上并焊牢。注意扎丝不少于3道,焊面不小于圆周的1/3,焊点及扎丝头应处理平整,不应留有尖角、毛刺。

   安装金属护套 将金属护套两端分别固定并焊牢在电缆两端钢带上。注意焊点及扎丝头应处理平整,不应留有尖角、毛刺。中间头也可不装金属护套,外加保护壳。

   固定密封护套管 将密封护套管套至接头的中间,并从密封护套管的中间开始向两端加热收缩。注意密封处应预先打磨并

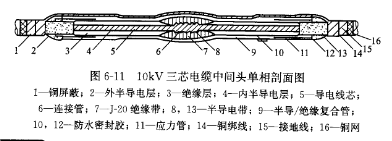

涂胶,胶宽度不少于100mm。10kV三芯电缆中间头单相剖面图如图⒍11所示。
