 常用电力电缆的结构是什么?

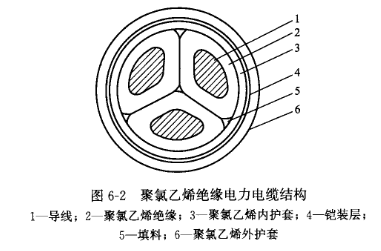

   (1)聚氯乙烯绝缘电力电缆结构示意见图⒍2。

   图⒍2 聚氯乙烯绝缘电力电缆结构

   1一导线;2一聚氯乙烯绝缘;3一聚氯乙烯内护套;4一铠装层;5―填料;6一聚氯乙烯外护套

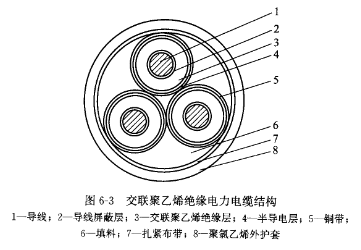

    (2)交联聚乙烯绝缘电力电缆结构示意见图⒍3。

  电力电缆芯数如何选择?

   (1)电压1kV及以下的三相四线制低压配电系统,若第四芯为PEN线时,应采用四芯电缆而不得采用三芯电缆加单芯电缆组合成一回路的方式。当PE线作为专用而与带电导体N线分开时,则应用五芯电缆。若无五芯电缆时可用四芯电缆加单芯电缆捆扎组合的方式,PE线也可利用电缆的护套、屏蔽层、铠装等金属外护层等;分支单相回路带PE线时应采用三芯电缆。如果是三相三线制系统,则采用四芯电缆,第四芯为PE线。

   (2)3~35kV交流系统应采用三芯电缆。

   (3)在水下或重要的较长线路中,为避免或减少中间接头,或单芯电缆比多芯电缆有较好的综合技术经济性时,可选用单芯电缆,但应注意用于交流系统的单芯电缆不得采用钢带铠装,应采用经隔磁处理的钢丝铠装电缆。
