  低压变频器的基本结构与原理是什么?

   中小容量变频器中应用得最为广泛的是“交一直一交”电压型变频器,其基本结构如图⒌1所示。

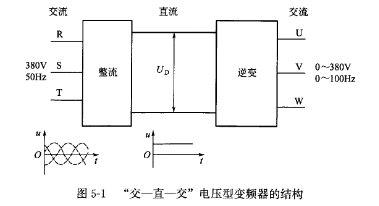

    图⒌1 交一直一交”电压型变频器的结构

   变频器的工作可分为两个基本过程。

   (1)整流 先将电源的三相(或单相)交流电经整流桥整流成

   直流电(交一直变换),这方面的技术早已解决了,并已为大家所

熟知。

    (2)逆变 把直流电“逆变”成频率任意可调的三相交流电(直一交变换),这是变频器长期以来要解决的核心问题。

   变频器逆变的基本原理是什么?

   首先通过单相逆变桥的工作情况来看一下直流电是如何逆变成

交流电的。
