   固态继电器如何检测?

   (1)用万用表的简单测量 输入端、输出端、底壳间应为高阻。输入端应为正反向二极管特性。输出端经阻容吸收电容充电后变成高阻。输人施加5V、12mA后,输出全导通。若无信号输人,而输出全通,表示输出晶间管损坏。

   (2)通过测试电路测量 基本性能测试电路见图⒋19。输人为直流可调电压,测试负载使用100W灯泡。该电路可测试灵敏度、输出管压降。若用示波器则可测量过零的死区等特性。通常控制田路加上电压后,可先测试一下驱动电路电流,无误后再加负载电源。

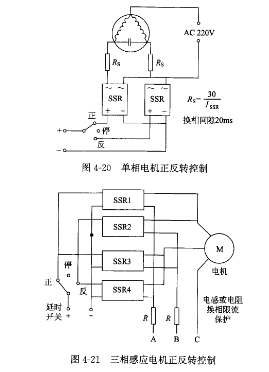

   图⒋21 三相感应电机正反转控制

   图⒋23为单相固态继电器组成三相电动机正反转控制电路,图中采用了4个与非门,用2个信号通道分别控制电动机的启动、停止和正转、反转。当改变电动机转动方向时,给出指令信号的顺序应是“停止一反转一启动”或“停止一正转一启动”。延时电路的最小延时不小于1.5个交流电源周期。其中FtJl、FUz、FU3为熔断器。当电机允许时,可以在Rl+R4位置接人限流电阻,以防止当万一两线间的任意2只继电器均误接通时,限制产生的半周线间短路电流不超过继电器所能承受的浪涌电流,从而避免烧毁继电器等事图⒋23 单相固态继电器组成三相电动机正反转控制电路故,确保安全性;但副作用是正常工作时电阻上将产生压降和功耗。该电路建议采用额定电压为660V或更高一点的⒊R产品。
