芯片特性编辑CD4000系列

发布时间:2019/3/1 14:34:16 访问次数:3249

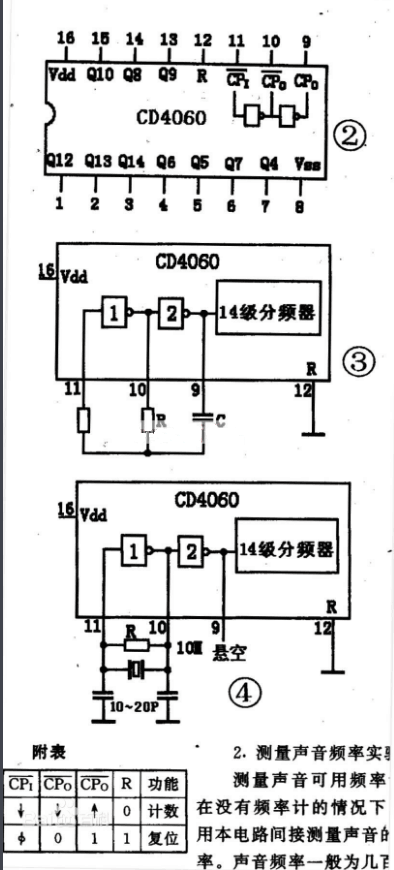

CD4060是由一振荡器和14位二进制串行计数器位组成,振荡器的结构可以是RC或晶振电路,CR为高电平时,计数器清零且振荡器使用无效。所有的计数器位均为主从触发器。在CP1(和CP0)的下降沿计数器以二进制进行计数。在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间限制。

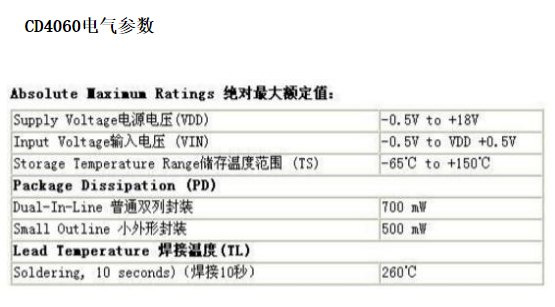

芯片特性编辑CD4000系列的芯片,除了跟74系列的电气特性有所区别外,例如:CD4060芯片1) 电压范围宽,应该可以工作在4V~18V,输入阻抗高,驱动能力差外,跟74系列的功能基本没有区别;2) 输入时,1/2工作电压以下为0,1/2工作电压以上为1;3) 输出时,1=工作电压;0=0V4) 驱动能力奇差,在设计时最多只能带1个TTL负载;5) 如果加上拉电阻的话,至少要100K电阻;6) 唯一现在使用的可能就是计数器,CD4060的计数器可以到14级二进制串行计数
