蜂鸣器是一种一体化结构的电子讯响器,广泛应用∫空调器、计算机、打印机、 A3933SEQ复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

   外形与符号

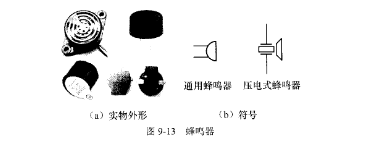

   蜂鸣器实物外形和符号如图9-13所示,蜂鸣器在电路中用字母“H”或“HA”表示。

   种类及结构原理

   蜂鸣器种类很多,根据发声材料不同,可分为压电式蜂鸣器和电磁式蜂鸣器,根据是否含有音源电路,可分为无源蜂鸣器和有源蜂鸣器。

   1.压电式蜂鸣器。有源压电式蜂鸣器主要山音源电路(多谐振荡器)、压电蜂呜片、阻抗匹配器、共鸣腔、外壳等组成:有的∫E电式蜂呜器外壳I还装有发光∷极管c多谐振荡器由晶体管或集成电路构成.只要提供苴流电源(15`15V9,音i原电路会产:|i15~25kHz的音频信号,经阻抗匹配器推动玉电蜂呜片发声c压电蜂呜片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成,在陶瓷片的两面镀上银电极,经极化和老化处理后,再与黄铜片或不锈钢片粘在一起e无源压电蜂鸣器内部不含音源电路,需要外部提供音频信号才能使之发声。

   2.电磁式蜂鸣器。有源电磁式蜂鸣器由音源电路、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后,音源电路产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。无源电磁式蜂鸣器的内部无音源电路,需要外部提供音频信号才能使之发声。
