集电极与发射极极的检测

   三极管有发射极、基极和集电极三个电极,在使用时不能混用,由于在检测类型时己经找出基极,下面介绍如何用万用表欧姆挡检测出发射极和集电极。 MAX1088ETA+T

   NPN型三极管集电极和发射极的判别

   NPN型三极管集电极和发射极的判别如图⒎14所示。

   将万用表置于R×1k或R×100挡,黑表笔接基极以外任意一个极,再用手接触该极与基极(手相当于一个电阻,即在该极与基极之间接一个电阻),红表笔接另外一个极,测量并记下阻值的大小,该过程如图7-14(a)所示;然后红、黑表笔互换,手再捏住基极与对换后黑表笔所接的极,测量并记下阻值大小,该过程如图7-14(b)所示。两次测量会出现阻值一大一小,以阻值小的那次为准,如图7-14(a)所示么黑表笔接的为集电极,红表笔接的为发射极。

    手指接触两个电极已知该极为基极,且极性为P 手指接触两个电极已知该极为基极,且极性为P

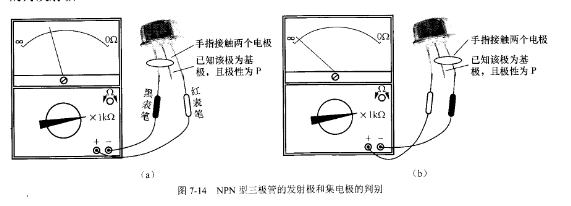

   图⒎14 NPN型三极管的发射极和集电极的判别

    注意:如果两次测量出来的阻值大小区别不明显,可先将手沾点水,让手的电阻减小,再用手接触两个电极进行测量。

   红表笔红、黑表笔各接三极管-个电极,图示测得阻值小,黑表笔所接为P极,红表笔所接为N极 先前已判明黑表笔所接为P极,现黑表笔不动,红表笔接另一极,测得阻值大,则红表笔接的一定为P极(若为N极则测得阻值小)
