用数字万用表判断极性

   数字万用表与指针万用表一样,也有欧姆挡,但由于两者测量原理不同,数字万HCF4081M013TR用表欧姆挡无法判断二极管的正、负极(数字万用表测量正、反向电阻时阻值都显示无穷大符号“1”),不过数字万用表有一个二极管专用测量挡,可以用该档挡来判断二极管的极性。用数字万用表判断二极管极性过程如图⒍7所示。

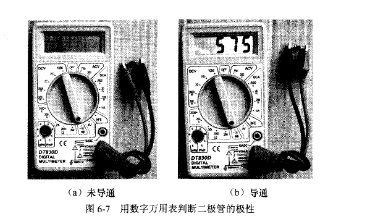

   在检测判断时,数字万用表拨至“丬斗ˉ”挡(二极管测量专用挡),然后红、黑表笔分别接被测二极管的两极,正反各测一次,测量会出现一次显示“l”,如图⒍7(a)所示,另一次显示100~800之间的数字,如图⒍7(b)所示,以显示100~800之间数字的那次测量为准,红表笔接的为二极管的正极,黑表笔接的为二极管的负极。在图中,显示“1”表示二极管未导通,显示“575”表示二极管已导通,并且二极管当前的导通电压为575mV(即0.575V)。
