单联电容器

    1.外形与符号HCF4066M013TR

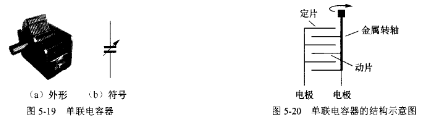

    单联电容器由多个连接在一起的金属片作定片,以多个与金属转轴连接的金属片作动片构成。单联电容器的外形和符号如图5-19所示。

    2.结构

   (a)外形  (b)符号图5ˉ19 单联电容器

    单联电容器的结构如图5-20所示。它是以多个有连接的金属片作定片,而将多个与金属

    转轴连接的金属片作动片,再将定片与动片的金属片交错且相互绝缘叠在一起,当转动转轴时,各个定片与动片之间的相对面积就会发生变化,整个电容器的容量就会变化。

    图5-18 微调电容器的检测 图5-⒛ 单联电容器的结构示意图
