固定电容器可分为无极性电容器和有极性电容器。

   1.无极性电容器PIC18F86J10-I/PT

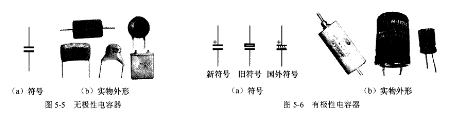

   无极性电容器的引脚无正、负极之分。无极性电容器的电路符号如图5-5(a)所示,常见无极性电容器外形如图5-5(b)所示。无极性电容器的容量小,但耐压高。

   2.有极性电容器

   有极性电容器又称电解电容器,引脚有正、负之分。有极性电容器的电路符号如图5-6(a)所示,常见有极性电容器外形如图5-6(b)所示。有极性电容器的容量大,但耐压较低。

   (a)符号    (b)实物外形

    图5-5 无极性电容器 图56 有极性电容器

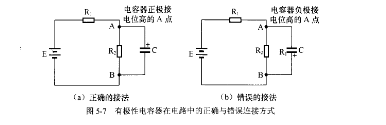

    有极性电容器引脚有正负之分,在电路中不能乱接,若正负位置接错,轻则电容器不能正常工作,重则电容器炸裂。有极性电容器正确的连接方法是:电容器正极接电路中的高电位,负极接电路中的低电位。有极性电容器正确和错误的接法分别如图5-7所示。
