用指针万用表检测变压器

   在检测变压器时,通常要测量各绕组的电阻、绕组间的绝缘电阻、绕组与铁芯之间的绝缘电阻。F1778410M2FSB0下面以图⒋10所示的电源变压器为例来说明变压器的检测方法。(注:该变压器输入电压为220V、输出电压为3V、额定功率为3VA)。变压器的检测如图⒋11所示。

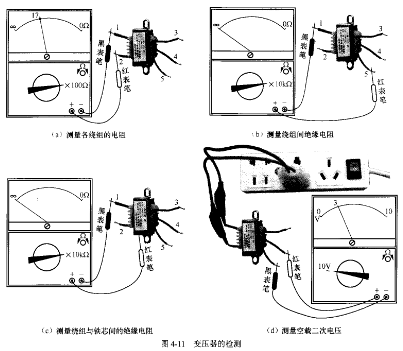

   (d)测量空载二次电压 (c)测量绕组与铁芯间的绝缘电阻

    图⒋11 变压器的检测

   变压器的检测步骤如下:

   第一步:测量各绕组的电阻。

   万用表拨至R×100Ω挡,红、黑表笔分别接变压器的l、2端,测量一次绕组的电阻,如图⒋11(a)所示,然后在刻度盘上读出阻值大小。图中显示的是一次绕组的正常阻值,为1.7⒑。

   若测得的阻值为∞,说明一次绕组开路。

   若测得的阻值为0,说明一次绕组短路。

   若测得的阻值偏小,贝刂可能是一次绕组匝间出现短路。

   然后万用表拨至R×1Ω挡,用同样的方法测量变压器的3、4端和4、5端的电阻,正常值约几欧姆。

   一般来说,变压器的额定功率越大,一次绕组的电阻越小,变压器的输出电压越高,其二次绕组电阻越大(因匝数多)。
