压敏电阻器

   压敏电阻器是一种对电压敏感的特殊电阻器,当两端电压低于标称电压时,其阻值FMS6143CS接近无穷大,当两端电压超过压敏电压值时,阻值急剧变小,如果两端电压回落至压敏电压值以下时,其阻值又恢复到接近无穷大。压敏电阻器种类较多,以氧化锌(Zno)为材料制作而成的压敏电阻器应有最为广泛。

   l,外形与符号

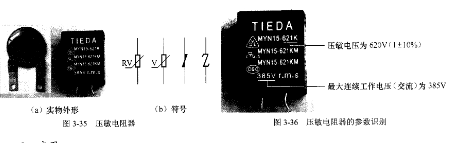

   压敏电阻器外形与符号如图3ˉ35所示。

   2.参数识读

   压敏电阻器参数很多,主要参数有压敏电压、最大连续工作电压和最大限制电压。压敏电压又称击穿电压或阈值电压,当加到压敏电阻器两端电压超过压敏电压时,阻值会急剧减小。最大连续工作电压是指压敏电阻器长期使用时两端允许的最高交流或直流电压;

最大限制电压是指压敏电阻器两端不允许超过的电压。对于压敏电阻器,若最大连续工作交流电压为U,则最大连续工作直流电压约为1.3U,压敏电压约为1.6U,最大限制电压约为2,6U。

   压敏电阻器的压敏电压可在10~9000V范围选择。压敏电阻器一般会标出压敏电压值。在图3ˉ36中,压敏电阻器标注“⒍1K”,其中“ω1”表示压敏电压为⒍×101=⒍0V,“K”表示误差为±10%,若标注为“⒍0”则表示压敏电压为⒍×100〓能V。
