用指针万用表检测热敏电阻器

   热敏电阻器检测分两步,只有两FLAME18NOV步测量均正常才能说明热敏电阻器正常,在这两步测量时还可以判断出电阻器的类型(NTC或PTC)。

热敏电阻器的检测如图3-30所示。

   图330 热敏电阻器的检测

   热敏电阻器的检测步骤如下:

   第一步:测量常温下(25℃左右)的标称阻值。根据标称阻值选择合适的欧姆挡,图中的热敏电阻器的标称阻值为乃Ω,故选择R×1Ω挡,将红、黑表笔分别接触热敏电阻器两个电极,如图3-30(a)所示,然后在刻度盘上查看测得阻值的大小。若阻值与标称阻值一致或接近,说明热敏电阻器正常。

   若阻值为0,说明热敏电阻器短路。

   若阻值为无穷大,说明热敏电阻器开路。

   若阻值与标称阻值偏差过大,说明热敏电阻器性能变差或损坏。

   第二步:改变温度测量阻值。用火焰靠近热敏电阻器(不要让火焰接触电阻器,以免烧坏电阻器),如图3-30(b)所示,让火焰的热量对热敏电阻器进行加热,然后将红、黑表笔分别接触热敏电阻器两个电极,再在刻度盘上查看测得阻值的大小。

   若阻值与标称阻值比较有变化,说明热敏电阻器正常。若阻值往大于标称阻值方向变化,说明热敏电阻器为PTC。若阻值往小于标称阻值方向变化,说明热敏电阻器为NTC。若阻值不变化,说明热敏电阻器损坏。

   用数字万用表检测热敏电阻器

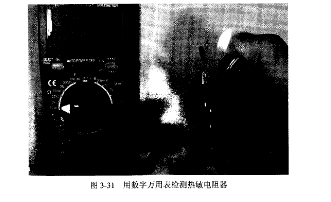

   用数字万用表检测热敏电阻器如图3-31所示。
