   四环电阻器阻值与误差的识读如图3-4所不。

   四环电阻器的识读具体过程如下:

   第一步:判别色环排列顺序。

   四环电阻器的色环顺序判别规律有:

   ①四环电阻的第四条色环为误差环,一般为金色或银色,因此如果靠近电阻器一个引脚的色环颜色为金、银色,该色环必为第四环,从该环向另一引脚方向排列的三条色环顺序依次为三、二、一。

   ②对于色环标注标准的电阻器,一般第四环与第三环间隔较远。

第二步:识读色环。按照第一、二环为有效数环,第三环为倍乘数环,第四环为误差数环,再对照表3-3各色环代表的数字识读出色环电阻器的阻值和误差。

   (3)五环电阻器的识读

   五环电阻器阻值与误差的识读方法与四环电阻器基本相同,不同在于五环电阻器的第一、二、三环为有效数环,第四环为倍乘数环,第五环为误差数环。另外,五环电阻器的误差数环颜色除了有金、银色外,还可能是棕、红、绿、蓝和紫色。五环电阻器的识读如图3-5所示。

   标称阻值为⒛×102Ω(I±5%)=2kΩ(95%~105%)    标称阻值为220×100(l±l%)=”kΩ(99%~101%)

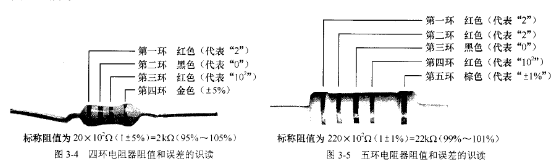

   图3-4 四环电阻器阻值和误差的识读           图35 五环电阻器阻值和误差的识读
