a对所有配置,天线应距测试配置边界的前缘1m;

   b除10《0mm拉杆天线外,天线应高于地面接地平板120o mm;

   c确保天线任何部分距屏蔽室的壁面不小于1m,距顶板不小于05m; K4S560832J-UC75

   d对使用测试工作台面的测试配置,对拉杆天线附加定位要求和对测试I作台接地平板的距离示于图中;

   e对大型EUT在屏蔽室地板平面上的不固定安装,将1040mm拉杆天线匹配网络搭接和安装在接地平板上,不用地网。

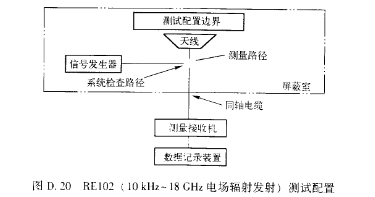

   按图D⒛所示的测量路径,确定EUT及其有关电缆的辐射发射。

   a采用本标准规定的带宽和最小测量时间,使测量接收机在整个适用的频率范围内扫描;

   b对~10MHz以上的频率,天线应取水平极化和垂直极化两个方向;

   c对以下所述确定的每个天线位置进行测试c

   要求放置天线位置数量,取决于EUT测试边界尺寸和EUT包括的分机数量,同时也取决于天线的方向性图。对低于⒛0MHz测试,用下列准则确定具体的天线位置。

   a对小于3m测试边界边缘的布置,要求天线放置一个位置,且天线应位于相应边界边缘的中垂线上;

   b.对大于3m测试边界边缘的布置,按图D21中所示的间隔采用多个天线位置。用从一个边缘到另一个边缘的距离(单位为m)除以3并将其上进为整数,就是天线位置数。
