模拟电路区域存在I/0电缆,yo电缆与参考接地板或金属外壳之间形成较低的阻抗(如150Ω),如图6.95所示。 IDT74FCT3244AQ

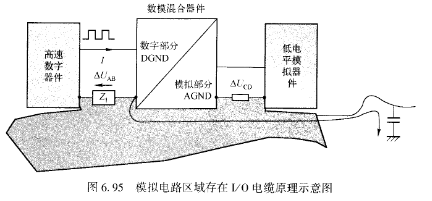

   图6.95模拟电路区域存在I/O电缆原理示意图

   不但模拟电路区域存在I/O电缆,I/O电缆与参考接地板或金属外壳之间形成较低的阻抗(如150Ω),而且数字电路区域也存在I/O电缆或存在数字电路的低电位侧(图6.92呢中的zl左侧)的数字电路工作地与参考接地板或金属外壳也存在互连(直接连接或通过电容连接),如图6.96所示。

    图6.96 模拟电路区域存在y0电缆原理示意图

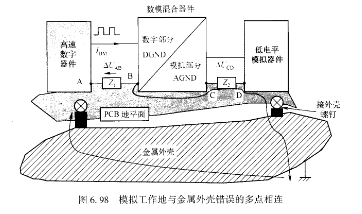

   图6.93~图6.96所示的4种情况下都会导致数字电路地上的共模噪声向模拟电路区域以共模电流的形式传递,冈为这几种构架的情况下,会使数字地上的噪声电压:产生了一个电流,而且这个电流经过了流向模拟电路区域。此时,这个共模电流与模拟地上的阻抗

相乘即为模拟电路得到干扰噪声电压,如果这个噪声电压超过了模拟电路的精度或最低电平,那么干扰就产生了。
