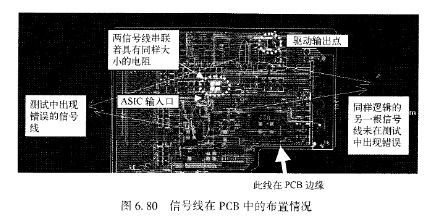

某产品的I/0信号端口不能通过EFT/B的±2kⅤ测试,分析其电路原理,最后断定是电路中的某一低速控制信号线在测试过程中有误动作现象:测试中, JS28F320J3D75开发人员还无意中更改了该控制信号线上串联的电阻,即将原来的1kΩ改戍100Ω(信号线上允许串联1kΩ的电阻,说明与之相连的芯片信号的输人端为高阻抗)后,测试就能通过。测量了串联1kΩ电阻和100Ω电阻信号线所在的信号质量,基本一样,说明这种抗干扰能力的改进并非由信号本身质量改进所致.

   从电路原理上讲,电阻串联在信号线上具有一定的限流作用,如果这个电流是外部进入产品内部的干扰电流,那么在一定程度上可以降低与此信号互连的芯片引脚上的干扰电压。另外,电阻还可以与并联在信号线上的滤波电容一起组成RC滤波电路。如果考虑EMI,那么电阻还可以限制信号线上的EMI电流大小,使产品系统的EMI水平降低。这样看来,在不影响信号线本身工作状态的情况下,串联在信号线上的电阻越大越好。但是为何本案例出现了相反的结果呢?
