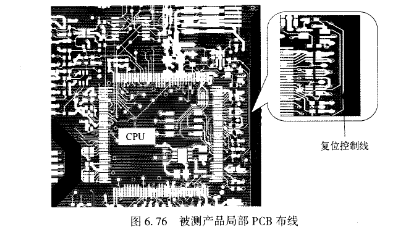

干扰是如何导致被测产品复位的呢?经过仔细检查被测产品的PCB之后发现,该PCB中CPU的复位控匍线布置在PCB的边缘,并且在GND平面之外,如图6.76所示。JS28F128J3F75A再来解释一下为何布置在PCB边缘的印制线比较容易受到干扰,则应该从PCB中的印制线与参考接地板之间的寄生电容谈起。印制线与参考接地板之间存在寄生电容,将使PCB中的印制信号线受到干扰。共模干扰电压干扰PCB中印制线原理图如图6.77所示。从图中可以看出,当共模干扰(相对与参考接地板的共模干扰电压)进入GND后,会在PCB中的印制线和GND之间产生一个干扰电压。这个千扰电压不但与印制线和PCB GND之间的阻抗(图6.77中的Z)有关,还与PCB中印制线和参考接地板之间的寄生电容有关。假设印制线与PCB板GND之间的阻抗z不变,则当印制线与参考接地板之间的寄生电容越大时,在印制线与PCB GND之间的干扰电压σi越大,这个电压与PCB中的正常I作电压相叠加,将直接影响PCB中的工作电路.

    图6.77被测产品局部PCB布线

   由印制线与参考接地板之间的寄生电容计算式(6,3)可知,印制线与参考接地板之间寄生电容的大小取决于印制线与参考接地板之间的距离(式(6.3)中的H)和印制线与参考接地板之间形成电场的等效面积(式(6.3)中的S).
