布置在PCB边缘的敏感线为何容易受ESD干扰

   【现象描述】JRC9281G

   某接地台式产品,对接地端子处进行测试电压为±6kⅤ的ESD接触放电测试时,系统出现复位现象。在测试中,尝试将接地端子与内部数字工作地相连的Y电容断开,测试结果并未明显改善。

   【原因分析】

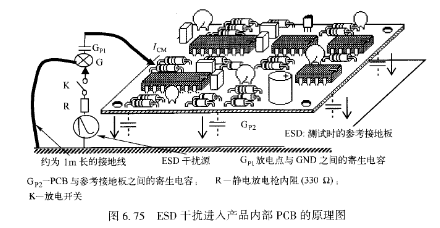

   ESD干扰进人产品内部电路,形式多种多样。对于本案例中的被测产品来说,其测试点为接地点,大部分的ESD干扰能量将从接地线流走,也就是说,EsD电流并没有直接流人该产品的内部电路,处在IEC⒍O00-4-2标准规定的ESD测试环境中的这个台式设备,其接地线长度约为1m。该接地线将产生较大的接地引线电感(可以用1uH/m来估算),在静电放电于扰发生时(图6.75中开关K闭合时),高频率的(小于1m的上升沿)静电放电电流并不能使该被测产品接地点上的电压为零(图6.75中G点的电压在K闭合时并不为零)。这个在接地端子上不为零的电压将会进一步进人产品的内部电路。图6.T~s已经给出了ESD干扰进入产品内部PCB的原理图。

   从图6,T~s中还可以看出,GPl(放电点与GND之间的寄生电容)、GP2(PCB与参考接地板之间的寄生电容)、PCB的工作地(GND)和静电放电枪(包括静电放电枪接地线)一起形成了一条干扰通路,干扰电流为JcM。在这条千扰路径中,PCB处在其中,显然PCB在此时受到了静电放电的十扰。如果该产品还存在其他电缆,则这种干扰将更为严重。
