从原理图可以明显地看到,TⅤS用来进行浪涌保护,磁珠与旁路电容形成了一个LC滤波器,JRC9281G对高频噪声进行抑制。当接口进行浪涌试验时,浪涌电流将首先流过磁珠,然后经过TⅤS泄放到地,从而使后一级接口芯片免受浪涌电流或电压的冲击。TⅤS半导体二极管是一种特殊的器件,和齐纳二极管的工作原理相似,它的设计是采用聚烃硅氧制成的PN结,通过控制PN结的掺杂浓度和基片的电阻率产生雪崩现象,使用钳位特性对瞬态电压进行钳位。TⅤS的特性与PN结的面积成正比,通过控制“结”的特性来吸收大量的瞬态电流。其典型的特性曲线如图5.⒋所示。

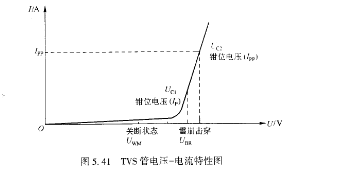

   图5,41 TVS管电压-电流特性图

   钳位电压的计算如下:

    σc为钳位电压(Ⅴ)中间值,在JP电流时测得;△为实验时的峰值脉冲电流(A);△P为设计的最大钳位电流(A);。Ⅲdx为设计的最大钳位电压(Ⅴ);σ:Rmax为设计的最大雪崩电压(Ⅴ)。
