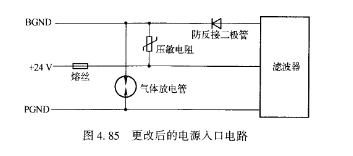

   根据分析更改设计原理。图4.85所示为更改后的电源人口电路。

   【思考与启示】

    (1)电源口的防雷电路设计和元件的选用应非常慎重。供电电源一般都可以提供持续的大能量,防雷电路设计不当可能就会引发用电安全事故,严重时可能引起着火,这比设备遭雷击产生的后果更严重。在电源电路的设计中,安全问题`总是第一位的。

   (2)设计浪涌保护电路时,一定要建立在充分理解保护器件特性的基础~L,否则可能产生意想不到的后果。

   (3)气体放电管的“续流遮断”特性要特别注意,这也是为什么气体放电管只能并接在很低的电压之间的原因。

   (4)气体放电管的失效模式在多数情况下为开路,但是因电路设计原因或其他因素导致的放电管长期处于短路状态而被烧坏时,也可引发短路的失效模式。
