接口电路中电阻和TⅤS对防护性能的影响

   【现象描述】ID82C59A

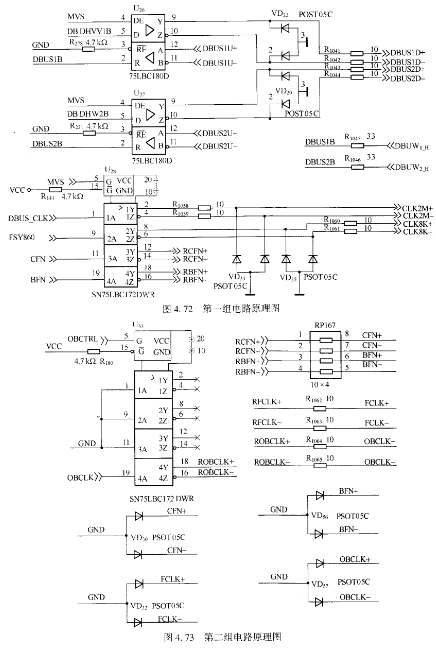

   TⅤS与电阻相对位置不同对接口防浪涌性能的影响到底如何一直是一个有争议的问题。为了确定两者位置对防浪涌性能的影响,选取某一产品的485端口作为试验对象。在该产品中共选取了DBUS1D+、 DBUS1D_、 DBUS2D+、 DBUS2D-、 cLK2M+、 CLK2M-、 CLK8Κ+、CLK8Κ-和l CFN+、 CFN-、 BFN+、 BFN-、 0BCLK+、 0BcLK-、 FCLK+、FCLK-丿志16'↑`信号。其中,前8个信号为第一组。图4。”所示的是第一组电路原理图。从图中可以看到TⅤS与电阻的相对位置关系。其中,TⅤS靠近芯片放置。后8个信号为第二组。图4.73所示的是第二组电路原理图。从图中可以看到TⅤS与电 阻的相对位置关系。其中,电阻靠近芯片放置。
