滤波是利用阻抗失配的原理来进行的,即滤波INA110KP的I作原理是在射频电磁波的传输路径上形成很大的特性阻抗不连续,将射频电磁波中的大部分能量反射回原处(如果滤波器中还存在耗能性元件,如磁珠、电阻,还将产生损耗,将电磁波的能量转化为热能而散发掉)。当滤波器的输出阻抗z。和与它端接的负载阻抗RL不相等时,在这个端口上会产生反射。反射系数定义为ρ=(z。-R⒈)/(z。+RL),z。与RI相差越大,ρ就越大,端口产生的反射也就越大。对被控制的干扰信号,当滤波器两端阻抗都处于失配状态时,干扰信号会在它的输人和输出端口产生很强的反射。如单个电容的滤波器并联在高输入阻抗电路的端口时,能取得较好的滤波效果,而并联在低输人阻抗电路的端口时,却不能取得较好的滤波效果;单个电感的滤波器串联在 低输人阻抗电路的端口时,能取得较好的滤波效果,而串联在高输入阻抗电路的端口时,却不能取得较好的滤波效果。因此在设计滤波电路之前,必须确认好滤波器两端的阻抗,即传导骚扰源的源阻抗zs和传导骚扰测量设备LISN的阻抗,即负载阻抗z1。

   对于处在传导骚扰测试环境中的滤波电路来讲,滤波器源端阻抗为传导骚扰源的源阻抗zs,它的大小取决于开关电源中电解电容的EsL和ESR(低频时主要是ESR,毫欧级)。滤波器负载端阻抗为LISN,接收器提供的差模阻抗为100Ω(两个~sO Ω电阻的串联),相比之

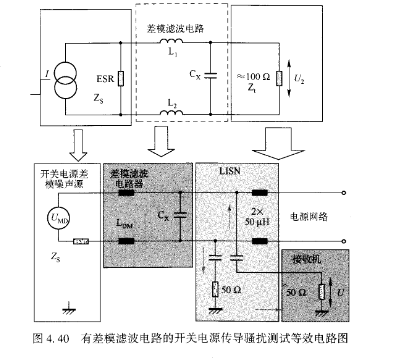

下,滤波电路的源端为低阻,负载端为高阻。这样就可以设计出能形成反射的滤波电路,即图4。碉虚线框内的LC电路,Ll、L2是差模电感,Cx是差模滤波电容。其中差模电感L1、L2也可以用一个电感代替,设计成Ll、L2两个,并分别串联在电源线的正、负两极,主要

是为了对称,以防止共模传导骚扰向差模传导骚扰的转换。
