气体放电管是一种开关型保护器件
发布时间:2019/1/5 18:18:49 访问次数:473

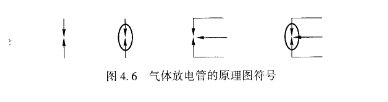

气体放电管是一种开关型保护器件。图4.6所示的是气体放电管的原理图符号。 L6520TR
图46 气体放电管的原理图符号
气体放电管的工作原理是气体放电。当两极间的电压足够大时,极间间隙将被放电击穿,由原来的绝缘状态转化为导电状态,类似短路。导电状态下两极间维持的电压很低,一般为⒛~50Ⅴ,因此可以起到保护后级电路的效果。气体放电管的主要指标有响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容及续流遮断时间。气体放电管的响应时间可以达到数百纳秒以至数秒,在保护器件中是最慢的。当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时,初始的击穿电压基本为气体放电管的冲击击穿电压,一般在ω0Ⅴ以上。放电管击穿导通后,两极间维持电压下降到⒛~50Ⅴ。另外,气体放电管的通流量比压敏电阻和TⅤS管要大。气体放电管与TⅤS等保护器件合用时应使大部分的过电流通过气体放电管泄放,因此气体放电管一般用于保护电路的最前级,其后级的保护电路由压敏电阻或TⅤS管组成。这两种器件的响应时间很快,对后级电路的保护效果更好。气体放电管的绝缘电阻非常高,可以达到千兆欧姆的量级。极间电容的值非常 小,一般在5pF以下。极间漏电流非常小,为nA级。因此气体放电管并接在线路上对线路基本不会构成什么影响。
气体放电管是一种开关型保护器件。图4.6所示的是气体放电管的原理图符号。 L6520TR
图46 气体放电管的原理图符号
气体放电管的工作原理是气体放电。当两极间的电压足够大时,极间间隙将被放电击穿,由原来的绝缘状态转化为导电状态,类似短路。导电状态下两极间维持的电压很低,一般为⒛~50Ⅴ,因此可以起到保护后级电路的效果。气体放电管的主要指标有响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容及续流遮断时间。气体放电管的响应时间可以达到数百纳秒以至数秒,在保护器件中是最慢的。当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时,初始的击穿电压基本为气体放电管的冲击击穿电压,一般在ω0Ⅴ以上。放电管击穿导通后,两极间维持电压下降到⒛~50Ⅴ。另外,气体放电管的通流量比压敏电阻和TⅤS管要大。气体放电管与TⅤS等保护器件合用时应使大部分的过电流通过气体放电管泄放,因此气体放电管一般用于保护电路的最前级,其后级的保护电路由压敏电阻或TⅤS管组成。这两种器件的响应时间很快,对后级电路的保护效果更好。气体放电管的绝缘电阻非常高,可以达到千兆欧姆的量级。极间电容的值非常 小,一般在5pF以下。极间漏电流非常小,为nA级。因此气体放电管并接在线路上对线路基本不会构成什么影响。
