实际产品应用中将此线互连改成PCB互连
发布时间:2019/1/3 21:33:32 访问次数:2803

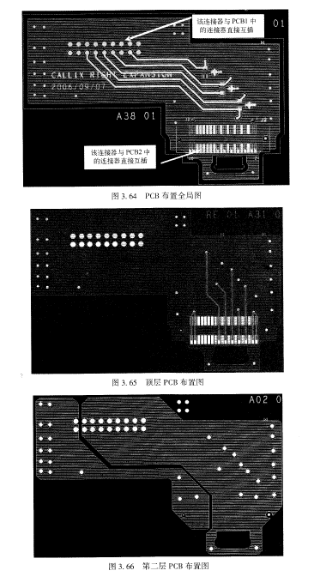

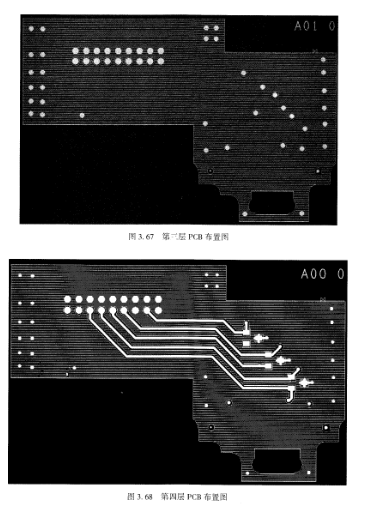

由以上分析可以看出,降低PCB1和PCB2之间的信号中的地阻抗Zgnd,就可以解决此问题。 NHIXP430AE实际产品应用中将此线互连改成PCB互连,即将原来PCB1和PCB2之间的电缆线改用PCB互连,并采用4层板,以保证具有较完整的地平面,此PCB各层的布置图如图3.64~图3.68所示。
采用以上所述的PCB连接后,在该产品同样的配置条件下,测得辐射发射结果如图3.69和图3.70所示。信号电缆端口抗EFT/B瞬态干扰的能力也从原来的±1kⅤ提高到±2kⅤ。
由以上分析可以看出,降低PCB1和PCB2之间的信号中的地阻抗Zgnd,就可以解决此问题。 NHIXP430AE实际产品应用中将此线互连改成PCB互连,即将原来PCB1和PCB2之间的电缆线改用PCB互连,并采用4层板,以保证具有较完整的地平面,此PCB各层的布置图如图3.64~图3.68所示。
采用以上所述的PCB连接后,在该产品同样的配置条件下,测得辐射发射结果如图3.69和图3.70所示。信号电缆端口抗EFT/B瞬态干扰的能力也从原来的±1kⅤ提高到±2kⅤ。
