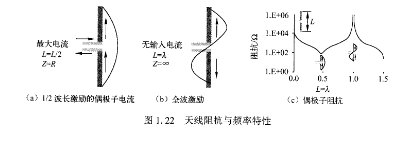

天线阻抗是频率的函数。天线上电流和电荷的分布是随着频率的变化而变化的。偶极子NJM2041D上的电流一般是一个由频率确定的关于天线位置的正弦函数。由于信号的波长依赖于频率,在某个频率上天线的长度等于一个波长的几分之几。偶极子上的电流对于不同的频率分别为1刀和1倍的波长,如图1.22(a)和图1.22(b)所示。对于1/2波长的情况(单极天线为1/4波长),激励源上的电流是最大的,因此在这个频率上天线的输人阻抗是最小的,等于天线的电阻值(实际电阻+辐射电阻)。当天线的长度为一个波长时,源的电流为零,因此,输人阻抗为无限大。阻抗与频率的关系如图1.22(c)所示。


    从一个天线上辐射出的功率图,不会在所有方向上都是均匀的c天线的增益用在给定方向上的辐射功率与在所有方向上均匀的辐射时的功率密度(分布在一个球体的表面)的比值来表征。对于一个偶极子天线,大部分功率在垂直于天线轴线方向辐射,如图1.17所示。天线的方向性是在最大功率方向的增益,这个方向垂直于偶极子的轴向。增益用dBi=10・log(增益)来度量。天线的三维和二维方向图也称为功率方向图、功率图或功率分布。它可视化地描述了天线在一个特定的频率范围内如何接收或发射,它通常是对远场的情况绘制。天线的辐射方向图主要受天线几何尺寸的影响,也受周围地形或其他天线的影响。有时在天线阵列中就使用多个天线来改变方向性。如图1。⒛所示,两个使用相同馈源的天线,如果间隔为1/2波长,就可以消除天线平面上的场。
