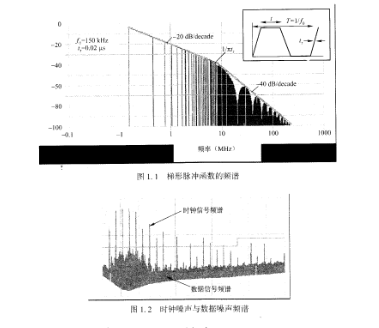

任何信号都可以通过傅里叶变换建立其时域与频域的关系:是电信号的时域波形函数;以D是该信号的频率函数,2Tr=ω,ω是角频率;/是 频率。PC725-W3梯形脉冲函数的频谱如图1,1所示,由主瓣与无数个副瓣组成,每个副瓣虽然也有最大值,但是总的趋势是随着频率的增高而下降,上升时问为Jr,宽度为f的梯形脉冲频谱峰值包含有两个转折点,一个是1/ir,另一个是1/Trj。频谱幅度低频端是常数,经第一个转折点以后以一⒛dB/10倍频程下降,经第二转折点后以-硐dB/10倍频程下降。所以当进行电路设计时在保证正常功能的情况下,尽可能增加上升时问和下降时间,有助于减小高频噪声。但是由于第一个转折点的存在,使那些即使上升沿很陡、而频率较低的周期信号也不会具有较高电平的高次谐波噪声(注:关于各次谐波的幅度估算,参考书籍《电子产品设计EMC风险评估》)。

    周期信号由于每个取样段的频谱都是一样的,所以它的频谱呈离散形,但在各个频点上呈强度大的特点,通常被称为窄带噪声c而非周期信号,由于其每个取样段的频谱不一样,所以其频谱很宽,而且强度较弱,通常被称为宽带噪声。在一般的系统中,时钟信号为周期信号,而数据线和地址线通常为非周期信号,因此造成系统辐射发射超标的原因通常是时钟信号。时钟噪声与数据噪声频谱如图l。2所示。
