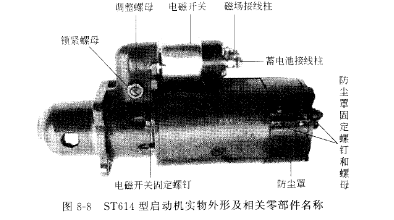

柴油发电机组配用的最常见启动机型号为ST614,其实物外形及相关零部件名称如图88所示。下面以ST614型启动机为例,介绍其拆卸步骤:N01S830BAT22IT

   ①将启动机外部的油污擦净,用旋具和开口扳手拆下后端盖上的防尘罩;

   ②拆卸连接励磁线圈与电刷架铜条的同定螺钉并取出全部电刷;

   ③拆卸连接启动机前、后端盖的两根长螺栓,并取下后端盖;

   ④用梅花扳手拆卸启动机壳体上与电磁开关的连接铜条,然后将前端盖连同电枢一起从壳体内取出;

   ⑤从前端盖上拆下固定中间支承板上的两个固定螺钉,然后拆下拨叉在前端的偏心螺钉,再从前端盖中取出电枢和驱动机构;

   ⑥拆下电枢轴前端盖上的止推螺母(图89),取下驱动齿轮总成;

   ⑦用梅花扳手或开口扳手拆下固定电磁开关的两个螺钉并取下电磁开关。
