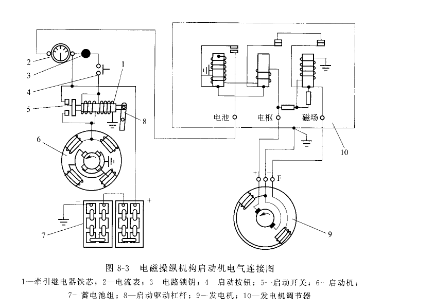

图83为电磁操纵机构启动机电气接线图。启动时,打开电路锁钥(即电路开关),然后按下启动按钮4, OA4ZHA33Q电路接通,于是电流通人牵引电磁铁的两个线圈,OA4ZHA33Q即牵引电磁铁线圈和保持线圈,两个线圈产生同一方向的磁场吸力,吸引铁芯左移,并带动驱动杠杆8摆动,使启动机的齿轮与飞轮齿圈进行啮合。铁芯l继续向左移,于是启动开关5触点闭合,启动直流电动机电路接通,直流电动机开始运转工作,同时启动开关使与之并联的牵引继电器线圈短路,牵引继电器由保持线圈所产生的磁场吸力保持铁芯位置不动。启动后,应及时松开启动按钮,使其回到断开位置,并转动电路锁钥,切断电源,以防启动按钮卡住,电路切不断,牵引继电器继续通电。此时,由于电路已切断,保持线圈磁场消失,在复位弹簧的作用下,铁芯右移复原位,直流电动机断电停转。同时,齿轮驱动杠杆

也在复位弹簧的作用下,使齿轮退出啮合。
