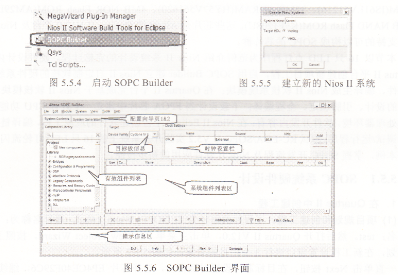

选择QuamsII的菜单Too1s/soPC Builder,如图5.5.4所示,弹出Create New system对话框,如图5,5.5所示,定义system Namc为Kemel,选择目标器件的硬件描述语言为Verilog,单击oK按钮,弹出空白的SOPC B“lder设计界面,如图5.5.6所示。 SN65C3232EDBR

   soPC B“lder设计主界面构成如下:最上方是7个主菜单栏,其下是两个标签页,图5.56所示是在system Contcnts标签页,左侧窗口是有效组件列表,包括ⅪosⅡ CPU、PCI总线、USB模块等可选组件,这些组件一般以IP核的方式提供;并且允许用户创建新的组件。右上是目标板

器件类型设置、时钟及其工作频率设置区,右中是已加入的组件及其互连结构,在这个区域可以修改组件名称。下方是消息提示区。

   首先在Targ⒍栏下设置Device Family为Cyclonc Ⅳ器件;在Clock settings栏中双击时钟名字改为CLK,确认时钟频率为50MHz(可以根据需要,确定是否添加使用PLL)。
