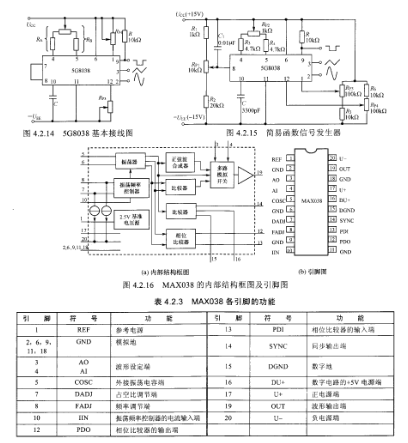

5G8038设计应用举例:频率可调的多功能简易函数信号发生电路如图4.2,15所示。HZCNUSB29XXDIP0G图中,RPl用做频率调节,调节RP1,使(比σI/g)能在0.68~7.5V变化,当RP2调到中点,可计算出输出信号频率为82“Hz。调节R”可以调节占空比。RP3和RM分别接到1脚和12脚,用以调节正弦变换电路的上下两半部的对称性,使正弦波的失真度达到0.5%。电路的调频电压叽取自对电源的分压,(%σI/:)与电源电压成正比,所以此电路的输出信号频率与电源电压无关。

   由MAX038构成函数发生器

   MAX038是一种单片高精密函数波形发生器,能产生0.1Hz~20MHz精确正弦波、方波和三角波,最高频率可达佃MHz,具有频率范围宽、使用方便灵活等特点。

   MAX038的原理框图及引脚功能:MAX038的原理框图及其引脚图如图4,2,16所示。MAX038各引脚的功能如表4.2.3所示。图4.2,16(b)中,3脚(Ao)和4脚(AI)为波形设定端,运用时可根据具体要求的波形进行设定。具体设定方法为:Ao=X,A卜1时,输出正弦波;Ao=AI=0时输出矩形波;Ao=1,AI=0时,输出三角波。
