电感滤波电路:桥式整流电感滤波电路如图4.1.zlr⑴所示。利用电感中的电流不能突变的特性, N25Q256A13EF840F使输出电流波形平滑,从而使输出电压波形也平滑,提高直流分量,减小输出纹波,其输出波形如图4.1.4(b)所示。

   图414 单相桥式整流电感滤波电路

   电感滤波有以下特点:

   ①滤波电感的直流电阻很小,而交流阻抗很大,从而使脉动电压中的直流分量基本没有损失,但交流分量却得到有效抑制。频率越高,z越大,RL越小,滤波效果越好。因此,电感滤波适用于负载电流较大的场合。

   ②由图4.1“b)可知,若忽略电感电阻,输出电压的平均值叽≈0,9I/9。

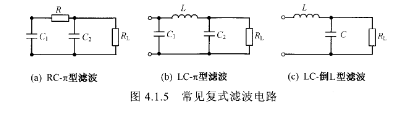

   ③电感大,对滤波有利,但电感太大,不但使体积大,而且直流损耗增大,所以电感值选取时要兼顾。
