半加器及全加器的设计与分析

   电路的层次设计法。用门电路设计一位半加器并封装成子电路,再把子电路组合成一位全加器,最后设计两个4位二进制数相加的4位加法器电路。 N052AT23

   解 在Multisim中打开一个新电路录入窗口,按照图33,12(Θ调出与门74Ls08及异或门9zILs86,单击Place/Connectors/HB/sC Conncctor(子电路连接端子)菜单,调出4个方形端子,按照图3.3.12(Θ连线,按住鼠标左键拉出方框全部选中它们,再单击Place/Replace by Subcircuit(被子电路替代),弹出subcircuit Namc子电路命名对话框,输入名字h adder(半加器),单击0Κ按钮后退出,出现图3,3.12o)所示的子电路图形粘在光标上,移动光标到合适的地方,单击放置h adder,再复制一个h耐der,加入或门、指示灯、开关、电源和地等元件,按照图33.13连线。

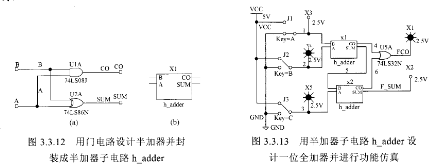

   图3312 用门电路设计半加器并封图3313 用半加器子电路h addcr设计一位全加器并进行功能仿真 连线完毕,启动仿真按钮,用开关键A,B,C切换输入信号,观察输出信号,功能正常,取文件名F adder。ms14存盘,至此一位全加器设计完成。
