然后单击运行防按钮,得到NPN三极管Ⅵ特性曲线仿真结果,如图3.2,2所示。 HZCNHDR1DIP1051G

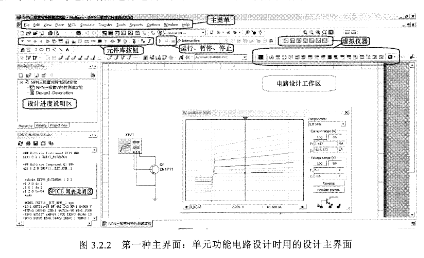

   下面对图3.2.2所示布局风格的设计主窗口各部分介绍如下。

   (1)最上面第一栏是软件名称及当前的设计文件名:NPN三极管Ⅵ特性测试实验-Multisimˉ[NPN三极管Ⅵ特性测试实验]

   (2)第二栏是12个主菜单,包含软件所有的操作命令菜单和设计工具菜单等。

   (3)第3~6栏是图标、快捷按钮形式的系统工具栏、设计工具栏、当前设计己使用的元件列表、写字绘图工具栏、 “运行、暂停、停止”三个仿真按钮、虚拟仪表系列按钮等常用命令、常用工具的快捷钮,它们都可以在主菜单里找到对应的菜单命令。用户可以根据自己的喜好或需要来增减工具快捷钮的数目和内容。

   (4)左上窗口是设计进度说明区,左下窗口是本次设计的sPICE Netlist查看区。

   (5)右边窗口为设计窗口,相当于设计图纸或虚拟实验平台,可在上面进行元件检测、电路设计、电路仿真、指标测试等。

   (6)最下方是设计窗口分页标签,依次打开几个电路文件(或设计页面)就会有几个标签,但只有一个处于显示状态,单击其中的某个标签可以激活它并带到前台。本章主要介绍在图3,2,2的主界面窗口中完成电路的设计与仿真分析。
