(1)PN结温敏传感器:PN结的正向压降随温度变化而变化,当以恒流供电时,在一定HZCN1565476XXX0G温度范围内,PN结正向压降随温度增加近似线性递减。温度每升高1℃,结压降约减小2mV。利用这种特性制成的硅PN结温敏传感器,国内产品有2CWM,JCWM,BLTC,ICTS等系列。它们具有灵敏度高、体积小、重量轻、响应快、造价低等特点。此外,为了扩展使用温区的上限,国内还研制并生产了工作温度突破150℃上限的GaAs,siC PN结温敏传感器,如HWC,BWG,BHTs等系列产品。典型的PN结温度传感器应用电路如图2,84所示。

   (2)集成温敏传感器:将感温电路、信号放大电路、电源电路、补偿电路等集成到一块芯片上,可构成单片集成温敏传感器。集成温敏传感器的基本感温电路如图2,8,5所示。它们是一对匹配的晶体管,分别工作在不同的电流密度之下。当r1,马为恒流时,两晶体管的I/be之差ΔI/bc与温度r成线性变化。采用这种基本感温电路,可设计出各种不同的电路形式和不同输出类型的集成温度传感器。

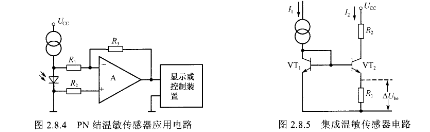

  图2.84 PN结温敏传感器应用电路

   集成温敏传感器按输出信号形式分为电流型、电压型和频率型,

范围内具有灵敏度高、线性好、功能全和使用简单方便。
