发光二极管:发光二极管也具有单向导电性,广泛应用于各种电子电路、照明、家用电WG82579LM QFN48器和仪器仪表等设备中,用做灯光照明、LED显示屏、电源指示或电平指示。发光二极管按其外形可分为圆形、方形、矩形、三角形和组合型等多种形状;按发光颜色可分为红色、琥珀色、黄色、橙色、浅蓝色、绿色、黑色、白色和透明无色等多种颜色。另外,发光二极管还可分为普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二管、闪烁发光二极管、电压控制发光二极管和红外发光二极管等。

   普通单色发光二极管:普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点。可用各种直流、交流、脉冲等电源驱动发光。它属于电流控制型半导体器件,使用时需要串接合适的限流电阻。普通单色发光二极管的典型应用电路如图2.6.6所示。

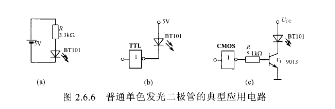

  图266 普通单色发光二极管的典型应用电路

  常用的国产普通单色发光二极管有BT系列、FG系列和2EF系列。常用的进口普通单色发光二极管有sLR系列和SLC系列等。
